DLC （類金剛石鍍膜(Diamond-like carbon)）
“DLC”是英文“DIAMOND-LIKE CARBON”一詞的縮寫。DLC是一種由碳元素構成、在性子上和鉆石近似，同時又具備石墨原子構成布局的物資。類金剛石薄膜（DLC）是一種非晶態薄膜，因為具備高硬度和高彈性模量，低磨擦因數，耐磨損和杰出的真空磨擦學特征，很合適于作為耐磨涂層，從而引發了磨擦學界的正視。
1、力學機能
a.硬度及彈性模量。差別的堆積方式制備的DLC膜硬度及彈性模量差別很大，用磁過濾陰極電弧法能夠制備出硬度到達乃至跨越金剛石的DLC膜。
b.內應力和連系強度。薄膜的內應力和連系強度是決議薄膜的不變性和操縱壽命，影響薄膜機能的兩個主要身分，內應力高和連系強度低的DLC膜輕易在操縱中發生裂紋、褶皺，乃至零落，以是制備的DLC膜最好具備適中的壓應力和較高的連系強度。
2、磨擦機能

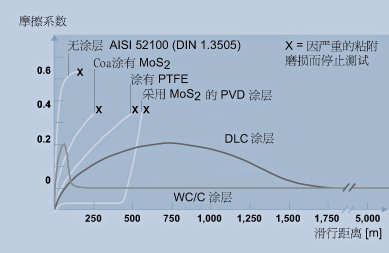

DLC膜不只具備良好的耐磨性，并且具備很低的磨擦系數，普通低于0.2，是一種良好的外表抗磨損改性膜。DLC的磨擦系數隨制備工藝的差別和膜中成份的變更而變更，其磨擦系數最低可達0.005[13]。攙雜金屬元素能夠降落其磨擦系數，但插手H能進步滑膩感化，情況也對磨擦系數有一定的影響。但總的來講，DLC膜與傳統的硬質薄膜（如上述的TiN、TiC、TiAlN等）比擬，在磨擦系數方面具備較著上風，這些傳統硬質薄膜的磨擦系數都在0.4以上。是以，DLC膜有能夠在很多磨擦學范疇替換這些傳統硬膜。
3、熱不變性

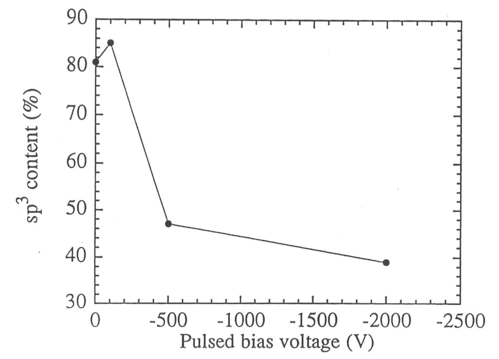

因為DLC屬亞穩態的資料，熱不變性差是限定DLC膜操縱的一個主要身分，在300℃以上退火時即呈現了sp3鍵向sp2鍵改變，為此，人們停止了大批的任務試圖進步其熱不變性。有研討發明：Si的插手能夠較著改良DLC膜的熱不變性，含20 at%Si的DLC膜在740℃退火時才呈現sp3鍵向sp2鍵改變。一樣，金屬（如Ti、W、Cr）的摻入也可進步DLC膜的熱不變性。
4、耐侵蝕性
純DLC膜具備良好的耐蝕性，各類酸、堿乃至王水都很難侵蝕它。但攙雜有其余元素的DLC膜的耐蝕性有所降落，這是因為攙雜的元素起首被侵蝕，從而粉碎了膜的持續性而至。
5、外表狀況
DLC膜外表普通較光亮，對基材的外表光亮度不太大的影響，但跟著膜厚的增添，外表光亮度會降落。差別的堆積方式所得到的DLC膜外表光亮度也是差別的。
DLC膜具備很好的抗粘結性，出格是對有色金屬（如銅、鋁、鋅等），對塑料、橡膠、陶瓷等也有抗粘結性。
類金剛石(DLC)涂層手藝：
差別范例的類金剛石涂層，具備差別的出產手藝。DLC涂層合用于極度磨損情況和高絕對速率，乃至是在無滑膩運轉的前提下操縱，具備出色的耐磨蝕性、抗磨擦氧化性和附著性（防磨損），可蒙受在一般前提下會立即致使磨損和冷焊的外表壓力，將磨擦喪失降至最小，杰出的耐侵蝕性使基體免受粉碎性進犯。
DLC膜(mo)(mo)被稱為非(fei)晶碳(tan)膜(mo)(mo)，具備出色(se)的耐磨(mo)蝕性(xing)(xing)、抗磨(mo)擦(ca)氧(yang)化(hua)性(xing)(xing)和(he)附著性(xing)(xing)，合用于(yu)極度磨(mo)損情況(kuang)和(he)高絕(jue)對速率操(cao)縱(zong)。

類金剛石(DLC)涂層手藝：
差別范例的類金剛石涂層，具備差別的出產手藝。DLC涂層合用于極度磨損情況和高絕對速率，乃至是在無滑膩運轉的前提下操縱，具備出色的耐磨蝕性、抗磨擦氧化性和附著性（防磨損），可蒙受在一般前提下會立即致使磨損和冷焊的外表壓力，將磨擦喪失降至最小，杰出的耐侵蝕性使基體免受粉碎性進犯。
DLC膜被稱為(wei)非晶碳(tan)膜，具備出(chu)色的耐磨(mo)(mo)蝕性(xing)、抗(kang)磨(mo)(mo)擦氧化性(xing)和附著性(xing)，合用于極度(du)磨(mo)(mo)損情況(kuang)和高絕(jue)對速(su)率操(cao)縱。

DLC涂層范例：
a - C             無氫非晶碳膜
ta - C            四周體無氫非晶碳膜
a - C:Me       金屬攙雜無氯非晶碳膜（Me=W,
a - C:H          含氫非晶碳膜
ta - C:H         四周體含氫非晶碳膜
a - C:H:Me    金屬攙雜含氫非晶碳膜（Me=W,
a - C:H:X       改(gai)性含氯(lv)非晶碳膜（X=Si,

操縱：
1、鉆頭、銑刀
DLC膜能夠操縱于鉆頭和銑刀上，出格是攙雜金屬的DLC膜，它不只具備高的硬度，還具備低的磨擦系數、抗有色金屬粘結。荷蘭的Hauzer公司制備的摻金屬DLC膜層，用于切削高強度鋁合金時，能削減外表所謂的切屑瘤。成果是耽誤東西的壽命并使工件資料在切削后外表滑膩。出格是在干切削和深孔加工方面，膜層機能很是好。
2、光盤模具及其幫助模具
光盤模具是出產CD、CDR、DVD的主要東西，為了削減它與母盤（鎳盤）的磨擦，但愿模具外表硬且磨擦系數小，今朝，外洋大多接納DLC膜層，大大進步了模具的壽命和盤片的品質。鍍膜以后有硬度高，磨擦系數低，耐磨，耐侵蝕，抗粘結性好且環保等特色。
3、芯軸
DLC膜的耐磨減摩及耐侵蝕性，可較著進步齒輪、芯軸等活動部件的操縱機能及壽命。
4、刀片上的操縱
此刻DLC也在各類刀片如鉸剪、刮胡刀等上的操縱。DLC膜減小了刀片與皮膚的磨擦，改良了刀片的機能，耽誤了操縱壽命。
5、關頭零部件上的操縱
DLC膜在很多關頭零部件也能闡揚其良好的機能，比方在活塞上的操縱操縱其低的磨擦系數，降落磨擦力，進步耐磨性，到達無油滑膩及操縱壽命請求。在縫紉機配件旋梭上鍍DLC膜替換本來的電鍍硬鉻處置，豈但防止了凈化情況的題目，并且，較著進步工件外表硬度及耐磨性，操縱壽命進步了10倍以上，同時，也因外表膜層磨擦系數降落后，使機械運轉進程中發生的樂音變小。
6、別的操縱
DLC膜在工模(mo)具上的操縱別的例子(zi)很(hen)是多，如：粉(fen)末冶(ye)金成型(xing)(xing)模(mo)具、塑(su)膠成型(xing)(xing)模(mo)具、引線框曲折模(mo)具、玻(bo)璃片(pian)成型(xing)(xing)模(mo)具、鎂合金加(jia)工模(mo)具、在軸(zhou)承等。
